Intercambiador de calor de placas

Los intercambiadores de calor de placas son ideales para el intercambio de calor entre líquido-líquido y líquido-vapor. El modelo de utilidad tiene las ventajas de alta eficiencia térmica, pequeña pérdida de calor, estructura compacta y liviana, pequeña área ocupada, Fácil de instalar y limpiar, amplia aplicación y larga vida útil. En el caso de la misma pérdida de presión, el coeficiente de transferencia de calor es 3-5 veces más alto que el del intercambiador de calor de tubos, y el espacio del piso es un tercio del intercambiador de calor de tubos, y la tasa de recuperación de calor puede ser tan alta como el 90% o más. Los intercambiadores de calor de placas son ampliamente utilizados en metalurgia, petróleo, química, alimentos, productos farmacéuticos, construcción naval, textil, papel y otras industrias. Son excelentes equipos para calefacción, enfriamiento, recuperación de calor y esterilización rápida.

Toda la máquina está equipada con dos tipos: estructura ordinaria (que no se usa a menudo para el lavado y la descarga) y estructura colgante (para el uso frecuente del lavado y la descarga). La estructura común consiste en partes principales, tales como láminas corrugadas en espiga, juntas, placas de compresión, pernos de posicionamiento superiores e inferiores y pernos de compresión. La estructura colgante se compone de láminas corrugadas en espiga, juntas, placas de presión fijas, placas intermedias, placas de presión móviles, soportes, vigas de posicionamiento superiores e inferiores y pernos de compresión.

Debido a la acción especial de la superficie corrugada de la placa, el intercambiador de calor de placas cambia la dirección de la velocidad del fluido a lo largo del estrecho canal curvo, lo que provoca que el fluido se agite fuertemente a un pequeño caudal (Rc = 200). El movimiento final acelera la destrucción de la capa límite del fluido, refuerza el proceso de transferencia de calor, mejora efectivamente la capacidad de transferencia de calor y tiene una estructura compacta, bajo consumo de metal, gran flexibilidad operacional, baja pérdida de calor, instalación, inspección Tiene las ventajas de conveniente lavado y desmontaje, fuerte resistencia a la corrosión y larga vida útil. El flujo del intercambiador de calor está compuesto por una pluralidad de placas ensambladas de acuerdo con un proceso determinado y los requisitos técnicos del lado exigente. Cuando se ensamblan, la placa A y la placa B están dispuestas alternativamente, y los canales de malla se forman entre las placas, y se forman los cuatro tubos de distribución de los orificios de las esquinas y los tubos convergentes. La junta sella el medio frío y caliente en el intercambiador de calor, y al mismo tiempo separa el medio frío y caliente razonablemente sin mezclar. Los fluidos fríos y calientes fluyen en el canal, y la contracorriente puede fluir hacia abajo. Durante el flujo, el fluido caliente y frío intercambia calor a través de la pared. La combinación del flujo del intercambiador de calor de placas está formada por diferentes placas de inversión y diferentes ensamblajes. La combinación de procesos se puede dividir en flujo único, proceso múltiple y proceso de intercambio de vapor-líquido, y forma de flujo mixto. La combinación de procesos del intercambiador de calor se selecciona de acuerdo con las condiciones del proceso.

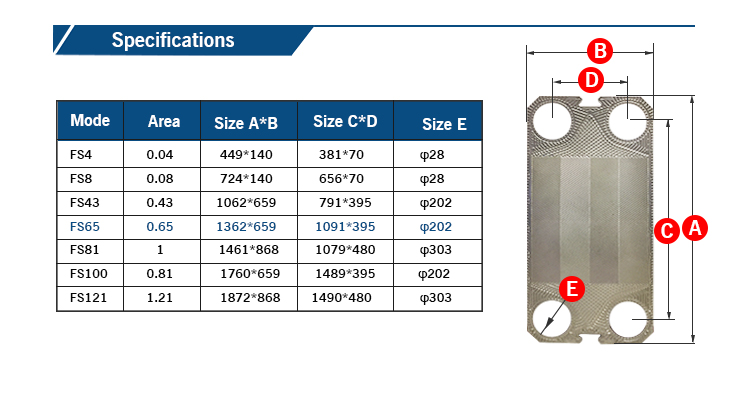

plato

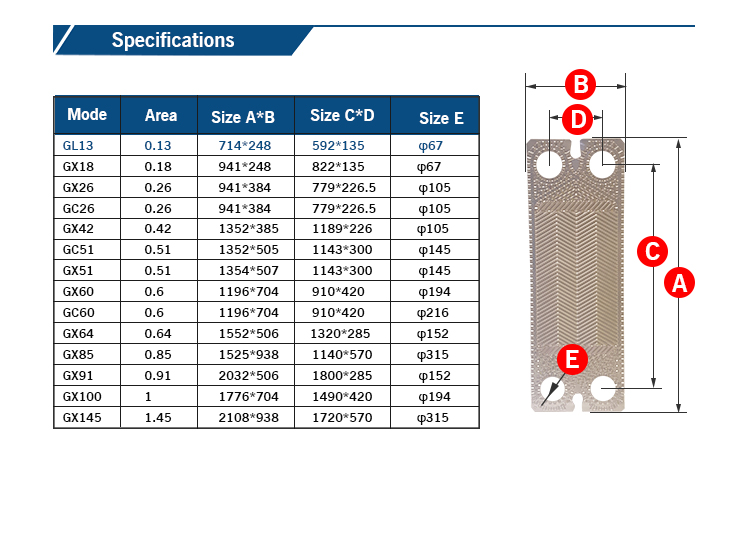

H plato

L  plato
