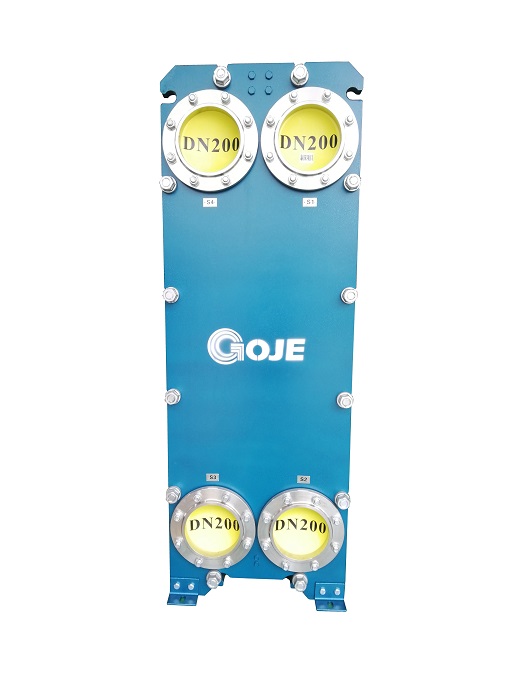

可拆式换热器
板式换热器是液-液、液-汽进行热交换的理想设备。它具有热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业,是加热、冷却、热回收、快速灭菌等用途的优良设备。

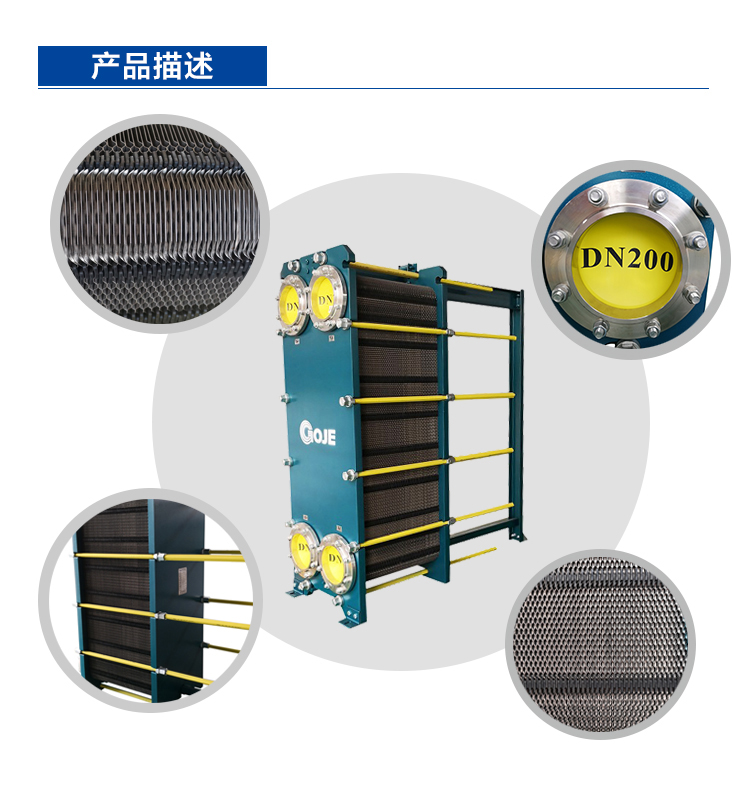

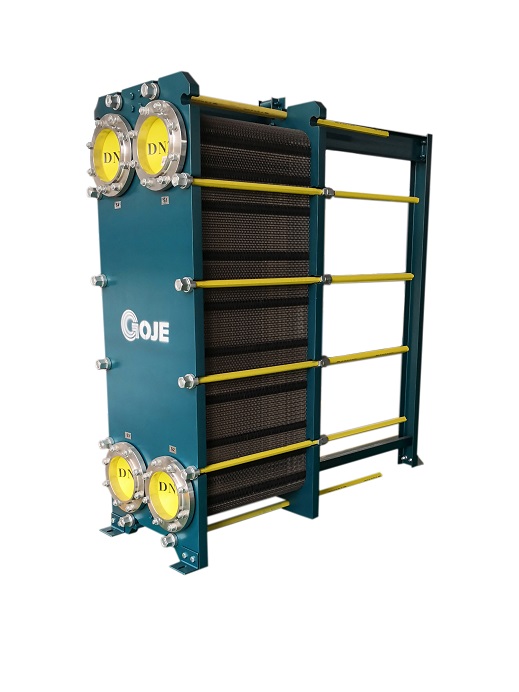

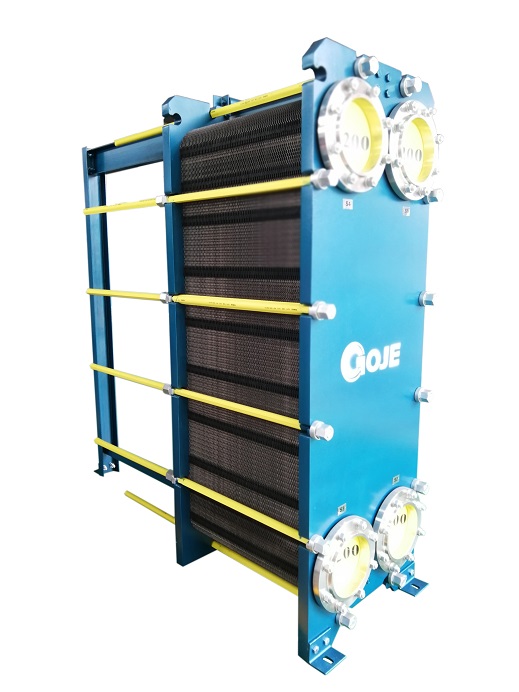

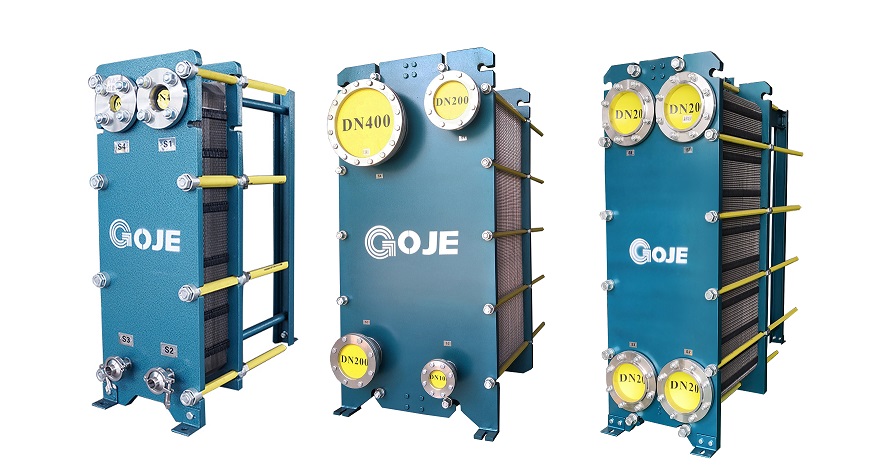

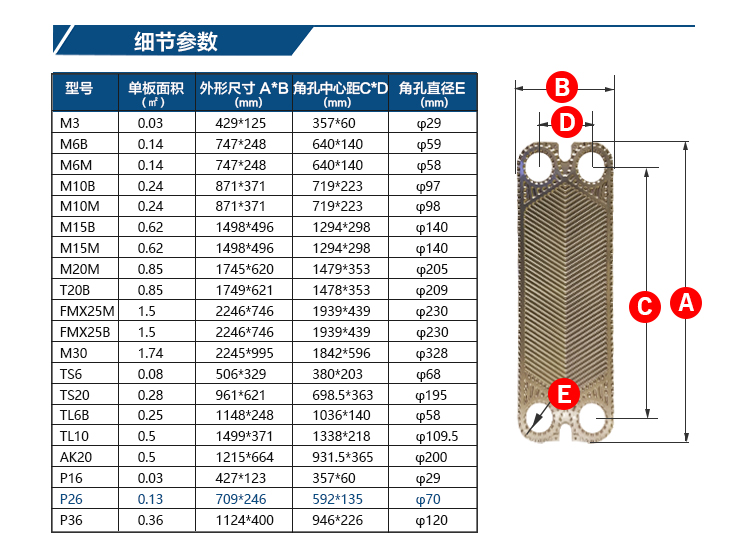

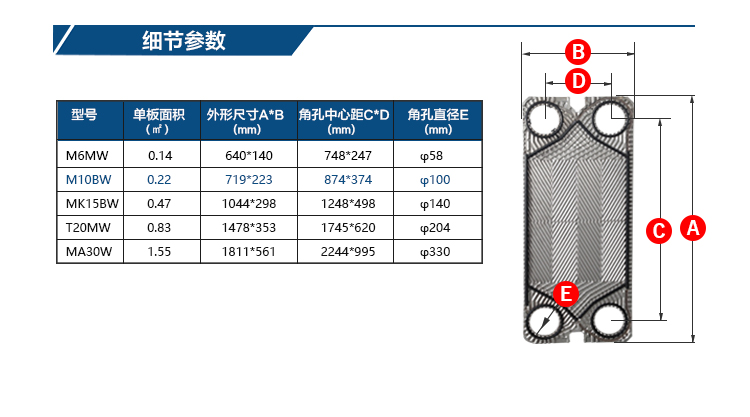

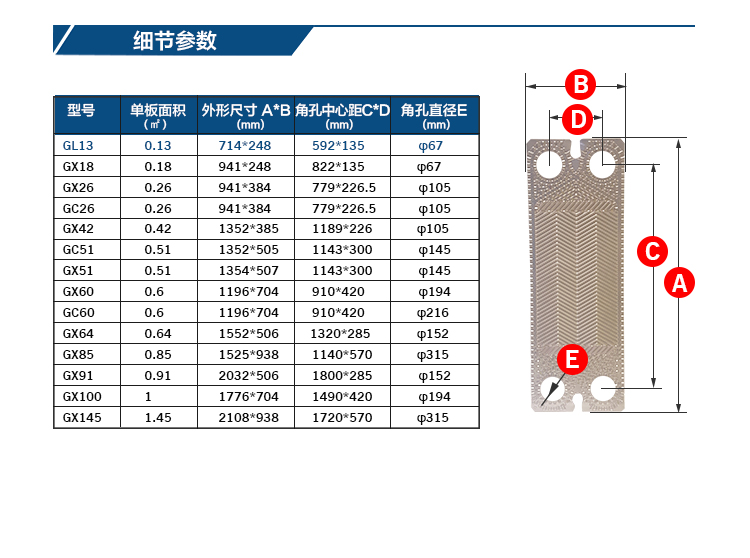

整机装配有普通式结构(不经常拆洗工况采用)和悬挂式结构(拆洗较频繁的工况采用)两种。 普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。 悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。
板式换热器由于板片波纹表面的特殊作用,使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变,致使流体在不大的流速下(Rc=200时),激起了强烈端动,因而加快了流体边界层的破坏,强化了传热过程,有效地提高了传热能力,并使其具有结构紧凑、金 属耗量低、操作灵活性大、热损失小、安装、检查拆洗方便、耐腐性强、使用寿命长等突出优点。 换热器的流程是由许多板片按一定工艺及需方技术工作要求组装而组成,组装时A板和B板交替排列,板片间形成网状通道四个角孔形分配管和汇合管,密封垫把冷热介质密封在换热器里,同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动,可以逆流液可以顺流,在流动过程中冷热流体通过板壁进行热交换。板式换热器的流程组合形成很多,都是采用不同的换向板片和不同组装来实现的,流程组合形式可分的单流程、多流程和汽液交换流程、混合流程形式。 要根据工艺条件来选择换热器的流程组合。
