大型圆形全焊接换热器

发布时间:2019-03-27 14:43:00     浏览次数:5199

       圆形全焊接板式换热器是一种高温高压、高效紧凑的新型换热器。具有体积小、重量轻、安全可靠性高、性价比高的特性。部分场合替代传统的列管式换热器而取得节能增产、节省投资、简化装置、安全可靠、技术进步的应用效果。 最高操作温度600℃,最高设计压力10Mpa


       概述:圆形全焊接板式换热器是一种高温高压、高效紧凑的新型换热器。具有体积小、重量轻、安全可靠性高、性价比高的特性。部分场合替代传统的列管式换热器而取得节能增产、节省投资、简化装置、安全可靠、技术进步的应用效果。 最高操作温度600℃,最高设计压力10Mpa

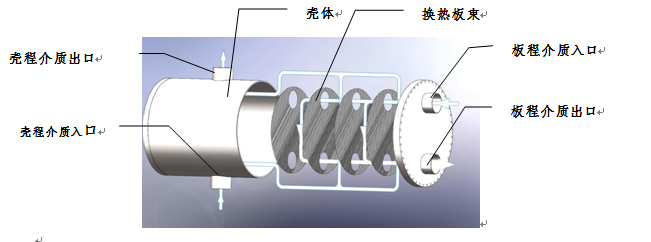

结构图



型号参数:

1)板片外径:200mm-1200mm

2)板侧接管尺寸:DN25-DN250

3)壳侧接管尺寸:DN25-DN700

4)板片厚度:0.8mm-1.2mm

5)单板换热面积:0.03m2-1.2m2


主要应用场合:

●代替原来的热网加热器(列管的),因其设备的传热系数高,占地面积小,一次性投资少等优点,被广大用户所接受。类似工况(集中供热首站):

一次蒸汽325.9℃/冷凝水80℃;二次水60℃/120℃出,流量720t/h;设计压力2.0MPa

●余热利用的热网疏水换热器,类似工况:

一次水80℃/55℃出,流量330t/h;二次水50℃/60℃出,流量830t/h;设计压力4.0MPa,设计温度150℃


圆形全焊接板换设计、制造及应用方面,属国内一流:

1、目前板片最大外径φ1200mm,做过装机1000多片的设备;

2、传热系数达3000W/m2.℃以上。

3、主要用于设计压力4.5MPa的电厂供热首站(代替原来的列管式热网加热器)。

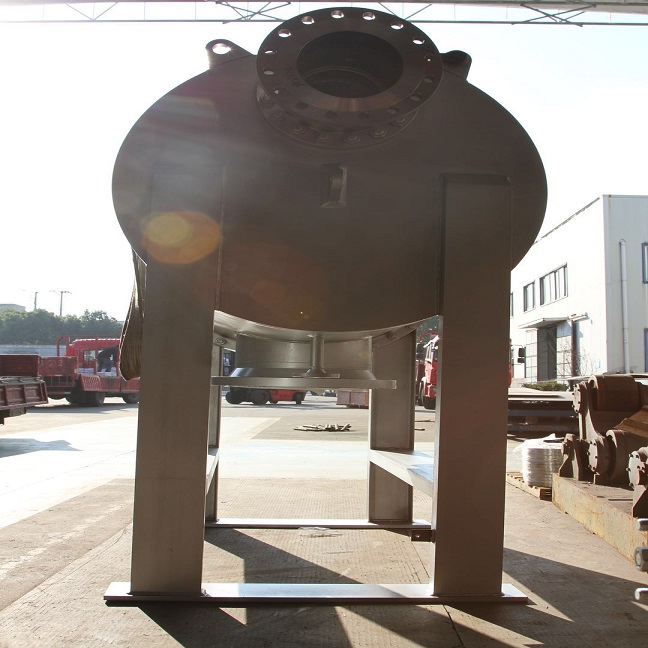

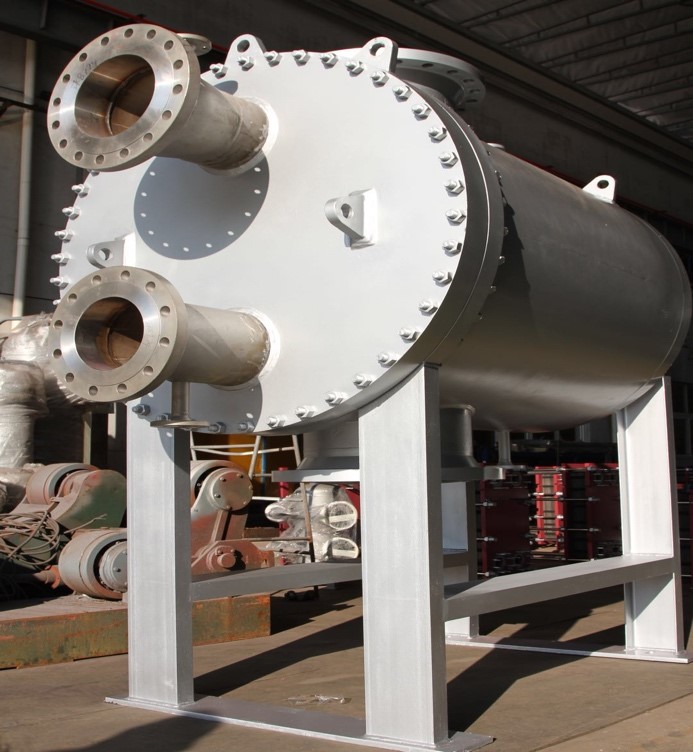

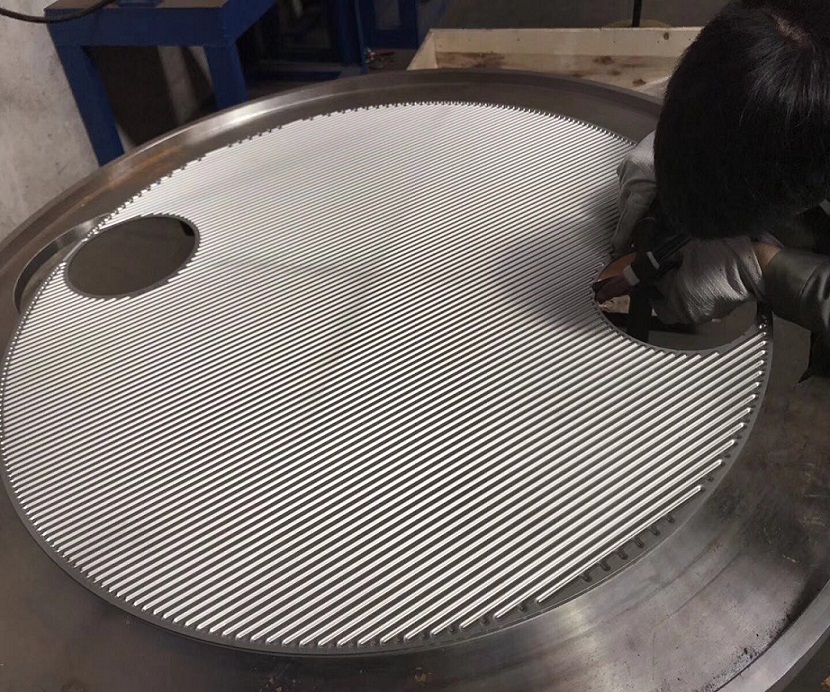

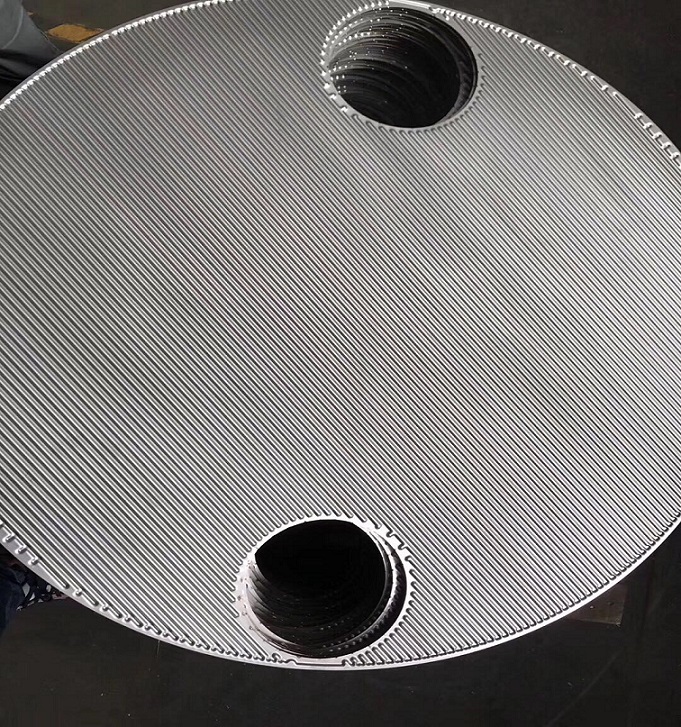

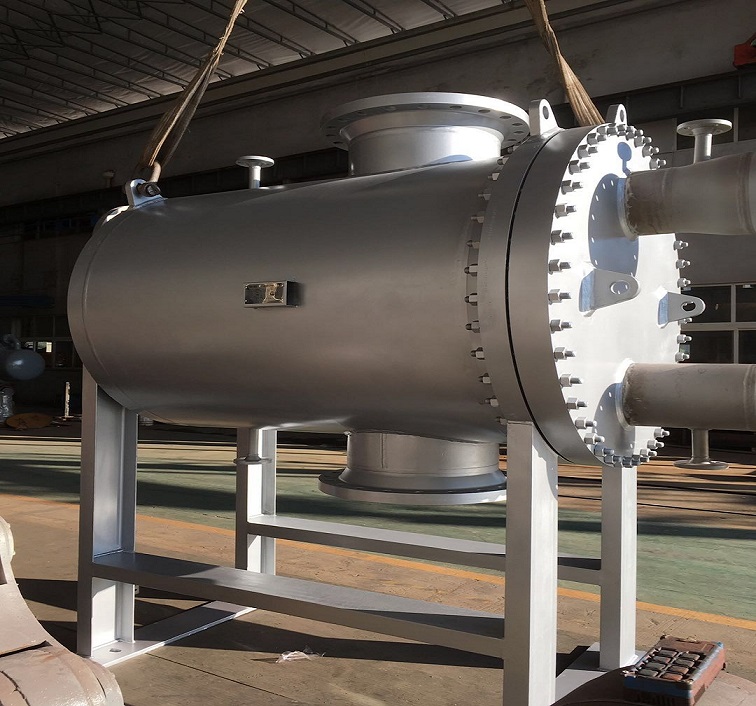

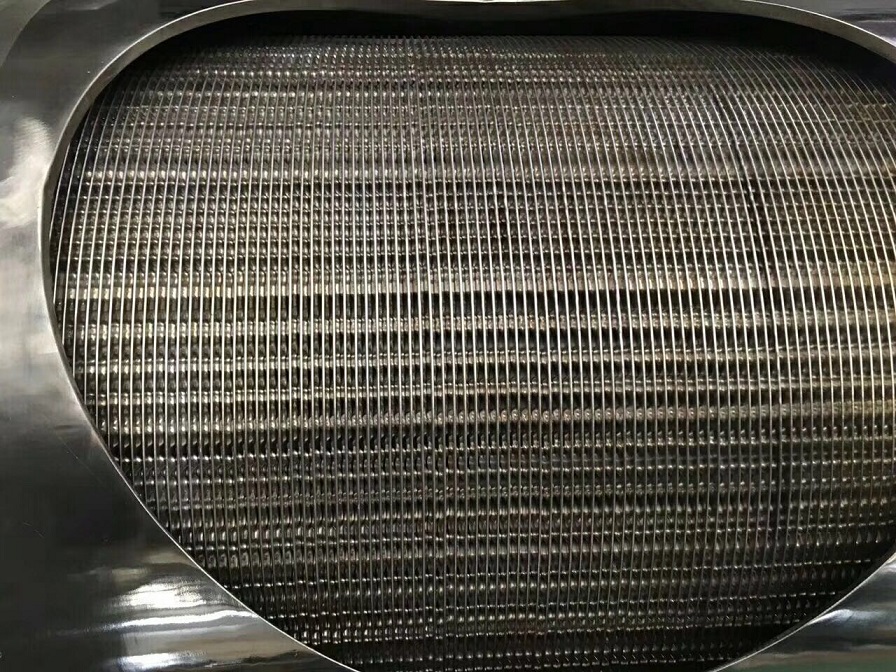

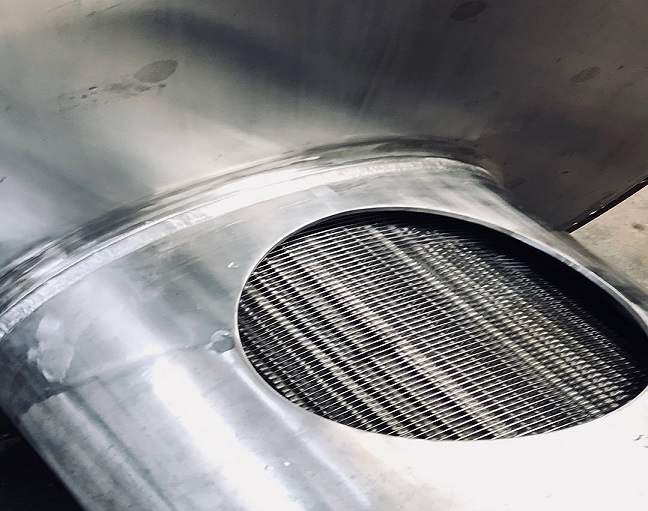

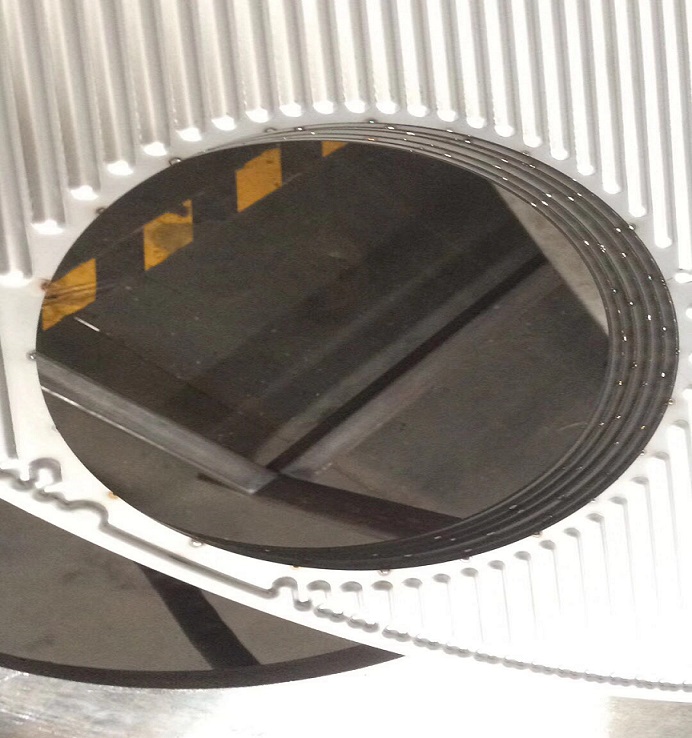

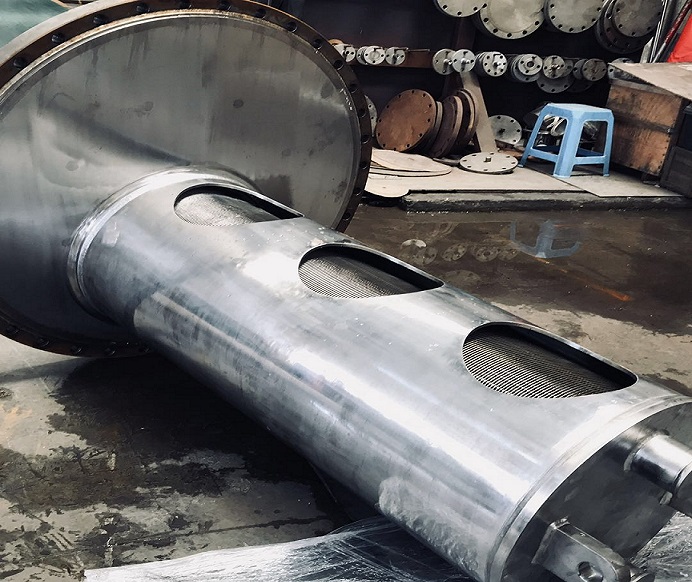

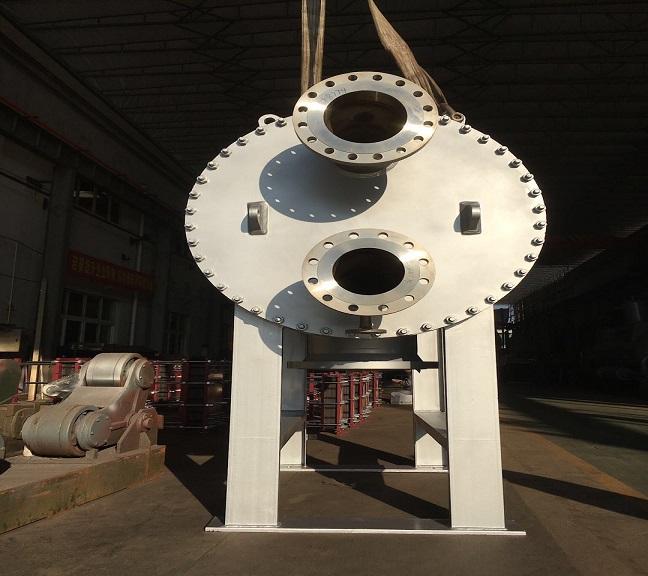

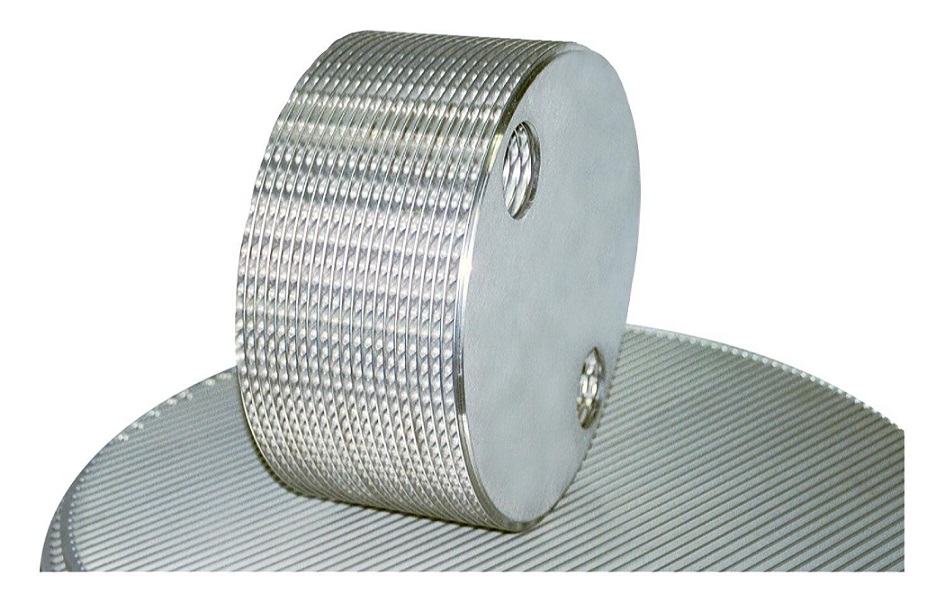

圆型全焊接板式换热器细节图
