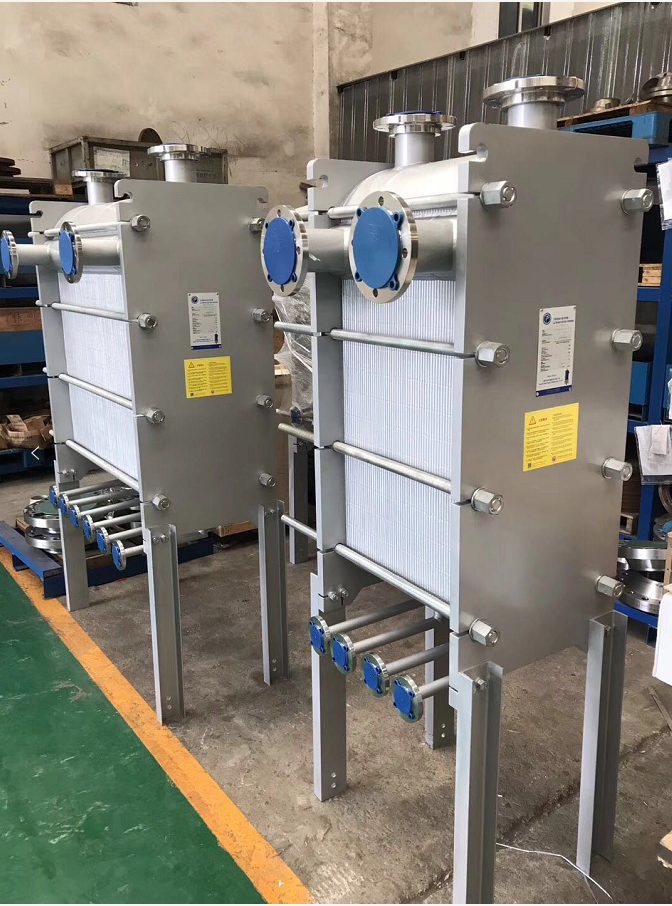

方形系列全焊接换热器

发布时间:2019-03-26 13:56:00     浏览次数:5004


  方形系列全焊接板式换热器分为三种:不可拆、单侧可拆、双侧可拆。
  
  全焊接板式换热器是一种吸取了板式换热器的优点,弥补了管式换热器不足的新型高效换热设备,最高操作温度可达400℃,最高操作压力可达3.5Mpa。
  
  全焊接板式换热器优点:
  
  ◆相对于管式换热器来说,它具有传热效率高、占地面积小、结构紧凑、重量轻、适应性强、热损失少、价格低等优点。
  
  ◆与传统可拆板式换热器相比,更具有操作压力高的特性,还避免了密封橡胶受热老化而泄漏及更换的麻烦。
  
  它广泛应用于供暖、石油化工、食品工业、制药行业、电站、机械工业、污水处理等各个领域。

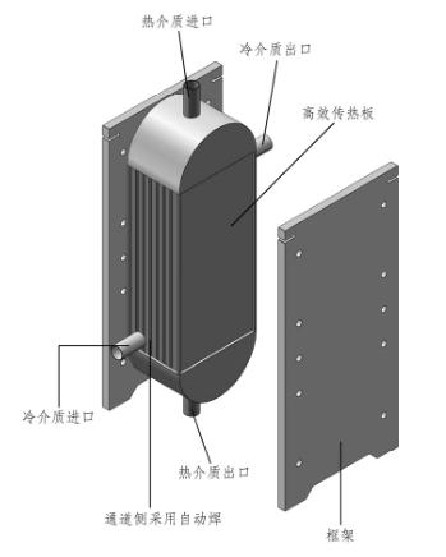

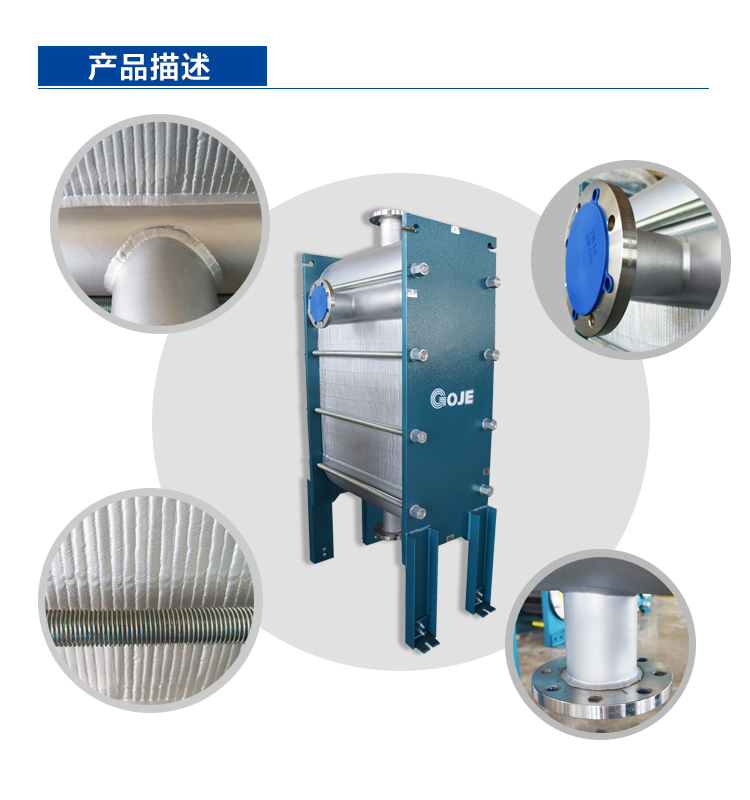

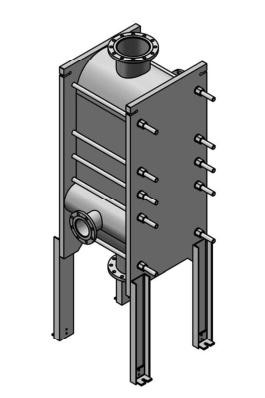

结构:全焊接板式换热器结构简单,由前后框架板(压紧板)、换热板片组、进出口接管和法兰、夹紧螺栓和支座组成。

按工况需要,可提供各种不同的金属材料板片,如304316L254SMo、哈氏合金、钛板、镍板等。



应用场合:

1、尤其适用于高温高压水换热及间歇性供暖:

可拆板式换热器,单独承受高温或高压时都不会有太大的问题,但如果同时承受高温与高压时(比如运行压力为1.8Mpa,运行温度在130℃左右),就会出现下列情况:



2、适用于供热隔压站(较大型板换):

供热隔压站:电厂生产的高压高温水(一般130℃左右),有可能离二级换热站很远,需要有一个中间环节,即所谓的供热隔压站。

隔压站常见的运行参数:

…130℃-70℃(电厂来的水做隔压站的热源)/60℃-120℃(隔压站来的水做二级站的热源)

…130℃-75℃(电厂来的水做隔压站的热源)/65℃-120℃(隔压站来的水做二级站的热源)

…125℃-70℃(电厂来的水做隔压站的热源)/60℃-115℃(隔压站来的水做二级站的热源)

3、适用于冶金、化工、食品、医药、石油等行业(方形及圆形产品):


焊接制作过程




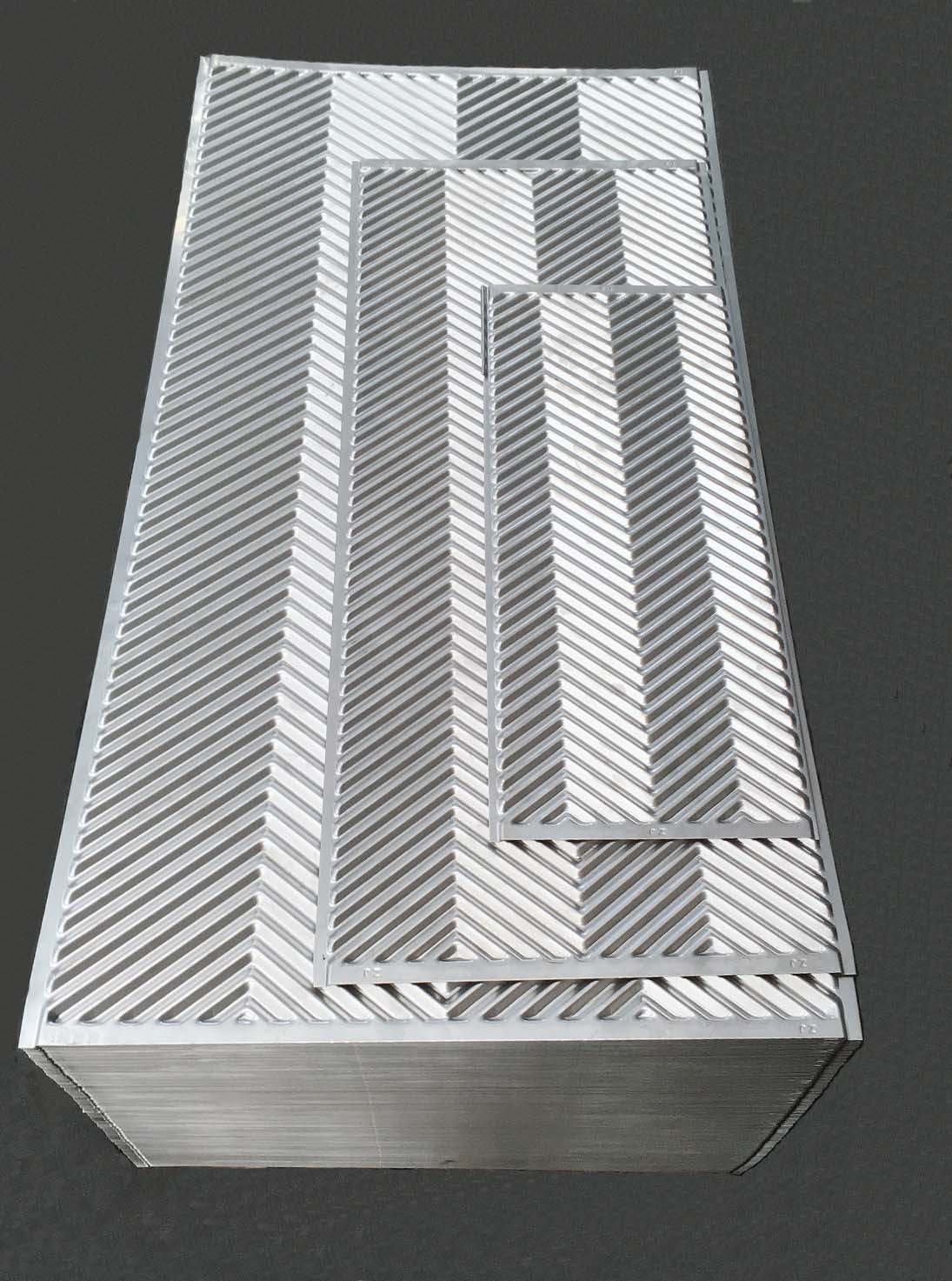

焊接完半成品图





全焊接板式换热器做显像检测



全焊接板式换热器做渗透检测
